ВЫБОР ТРУБ И ИХ РАСЧЕТ

Трубы для крепления форсунок: ключ к эффективной работе систем распыления воды

Трубы, на которые устанавливаются форсунки для воды, являются важным элементом любой системы распыления. Они обеспечивают надёжное соединение и подачу воды к форсункам, поддерживая стабильный расход и давление. В данной статье рассмотрим основные параметры труб, используемые для крепления форсунок: материалы, размеры, соответствие международным стандартам и их влияние на производительность системы.

Материалы труб для форсунок: полипропилен и нержавеющая сталь

1. Полипропиленовые трубы (PP) Полипропилен (PP) – это лёгкий, прочный и экономичный материал, который активно используется в системах распыления воды. Преимущества труб из полипропилена:
• Устойчивость к коррозии.
• Лёгкость монтажа.
• Доступность и невысокая стоимость.
• Подходят для температур воды до 95°C.

1. Трубы из нержавеющей стали AISI316 Нержавеющая сталь AISI316 обладает высокой прочностью и коррозионной стойкостью, что делает её идеальным выбором для промышленных систем, где используется агрессивная среда или требуется максимальная надёжность. Преимущества:
• Устойчивость к воздействию химических веществ и высокой температуры (до 200°C).
• Длительный срок службы даже при интенсивной эксплуатации.
• Эстетичный внешний вид, подходящий для пищевой промышленности.

Размеры труб: соответствие в дюймах и миллиметрах

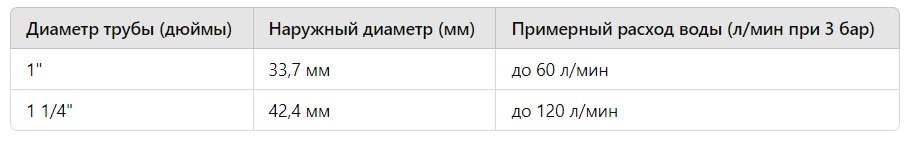

Для выбора трубы важно учитывать её диаметр. Ниже представлена таблица соответствия наружного диаметра труб международным стандартам в дюймах и миллиметрах:

Расход воды и выбор трубы

Как выбрать нужную форсунку и трубу для системы распыления?

Для создания эффективной системы распыления важно правильно подбирать как форсунки, так и трубы. Основной задачей является обеспечение стабильного давления и равномерного распределения жидкости. Рассмотрим алгоритм выбора на примерах.

Допустим, у нас есть труба 1" с наружным диаметром 33,7 мм.

• Пропускная способность трубы 1" при 3 барах составляет около 60 л/мин.
• Исходя из этого, на одну трубу можно установить несколько форсунок, если их общий расход не превышает пропускную способность трубы.

Пример:

1. Используем B4S DPL 6195 (расход 19,5 л/мин).

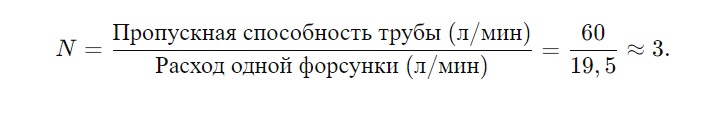

2. Рассчитаем максимально возможное количество форсунок:

Итог: На трубу 1" можно установить до 3 форсунок B4S DPL 6195 при сохранении давления 3 бара.

Допустим, вы планируете использовать форсунки B4S DPL 6155 с расходом 15,5 л/мин.

• Подсчитаем общий расход для 4 форсунок:

• Выбираем трубу с пропускной способностью не менее 62 л/мин. Подходит труба с наружным диаметром 42,4 мм (1 1/4"), так как её пропускная способность составляет около 120 л/мин.

Итог: Для установки 4 форсунок B4S DPL 6155 нужна труба диаметром 1 1/4".

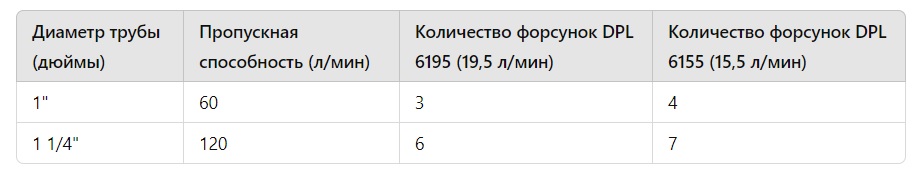

Расчёты для других комбинаций

Практические рекомендации

1. Увеличение пропускной способности системы. Если общее количество форсунок превышает пропускную способность одной трубы, разбейте систему на несколько линий подачи.
2. Установка дополнительных зажимов. Используйте зажимы, такие как B4S ZPL 100C1 (для труб 1") или B4S ZPL 125A2 (для труб 1 1/4").
3. Учёт длины трубы. Чем длиннее труба, тем выше потери давления. Для больших систем используйте трубы большего диаметра.

Пример расчёта полной системы

1. Требуется установить 8 форсунок B4S DPL 6155 (общий расход: 15,5×8=124 л/мин15,5 imes 8 = 124 , ext{л/мин}15,5×8=124л/мин).
2. Подбираем трубу диаметром 1 1/4" с пропускной способностью 120 л/мин и разбиваем систему на две линии:
• Каждая линия подключается к трубе 1 1/4" и обслуживает 4 форсунки.
• Подача воды должна обеспечивать давление 3 бара на каждой линии.

Итог: Разделение системы позволяет оптимально распределить расход воды и поддерживать стабильное давление.

Заключение (выбор труб)

Правильный выбор трубы и форсунок — ключ к созданию эффективной системы распыления. Мы рекомендуем:

• Использовать трубы из полипропилена или нержавеющей стали.
• Учитывать общую пропускную способность системы.
• Подбирать аксессуары, такие как B4S ZPL 100C1 или B4S NPL 001, для надёжного крепления.

Обратитесь к нам за консультацией! Мы поможем рассчитать и подобрать оптимальное оборудование для ваших задач. Заказывайте на forsunkib4s.ru.

Области применения труб для крепления форсунок

1. Промышленные системы распыления: для охлаждения пластиковых труб, подготовки поверхностей перед окраской, мойки контейнеров и оборудования.
2. Сельское хозяйство: для полива, опрыскивания растений и распределения удобрений.
3. Пищевая промышленность: в системах санитарной обработки поверхностей.

Преимущества использования качественных труб в системах распыления

• Обеспечение равномерного распределения воды.
• Снижение потерь давления.
• Надёжность и долговечность системы.
• Возможность монтажа форсунок разных типов: полноконусных, плоскоструйных, угловых.

Почему стоит выбрать трубы и форсунки на www.forsunkib4s.ru?

Мы предлагаем широкий ассортимент труб и форсунок, которые подходят для любых задач. В нашем каталоге вы найдёте полипропиленовые и нержавеющие трубы, зажимы для форсунок, а также форсунки с различными параметрами. Все товары доступны на складе, что позволяет нам гарантировать оперативную доставку по всей России и Беларуси.

Не упустите возможность создать эффективную систему распыления воды с нашей продукцией! Звоните, пишите или оформляйте заказ прямо на сайте.

Трубы и комплектующие для крепления форсунок: практическое руководство

Системы распыления воды невозможно представить без правильно подобранных труб и комплектующих для крепления форсунок. Эти элементы обеспечивают точность установки, стабильный расход воды и надёжность всей системы. В данной статье рассмотрим, как подобрать трубы, крепёжные элементы и форсунки на примере популярных товаров из нашего ассортимента.

Материалы труб: полипропилен и нержавеющая сталь

1. Полипропиленовые трубы (PP) Лёгкий и устойчивый к коррозии материал, подходящий для большинства систем распыления, включая системы с химически активными средами. Пример:
• Используется с зажимами, такими как B4S ZPL 100C1 и B4S ZPL 125A2, из полипропилена, армированного стекловолокном.
• Совместим с форсунками, например, B4S DPL 6098 и B4S DPL 6155.
2. Нержавеющая сталь AISI316 Прочная, долговечная и устойчивая к агрессивным средам. Идеально подходит для пищевой и химической промышленности. Используется с резьбовыми соединениями, такими как B4S DPL B250.

Размеры труб: соответствие в дюймах и миллиметрах

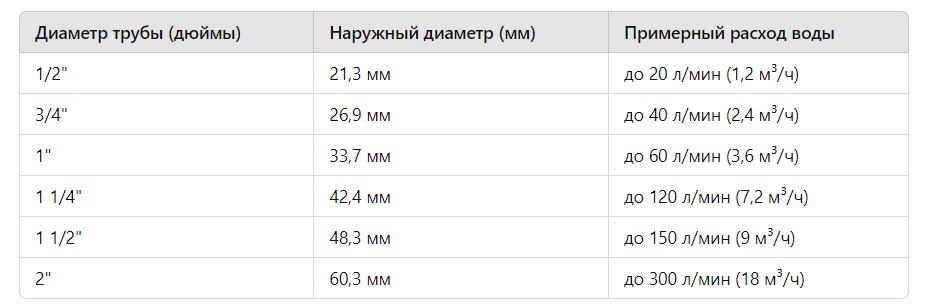

Трубы для систем распыления изготавливаются в различных размерах. Примеры популярных диаметров:

Пример 1: для трубы 1" оптимален зажим B4S ZPL 100C1, совместимый с форсункой B4S DPL 6098 (расход 9,8 л/мин). Пример 2: для трубы 1 1/4" подойдут зажимы B4S ZPL 125A2 и форсунка B4S DPL 6155 (расход 15,5 л/мин).

Примеры комплектов для систем распыления

1. Система для трубы 1"
• B4S ZPL 100C1 — зажим для шарнирной форсунки с одинарной пружиной.
• B4S NPL 001 — гайка пластиковая для фиксации.
• B4S DPL 6098 — шарнирная форсунка плоского распыления, расход 9,8 л/мин.
2. Система для трубы 1 1/4" с двойной пружиной
• B4S ZPL 125A2 — зажим с двойной пружиной.
• B4S NPL 001 — пластиковая гайка для фиксации.
• B4S DPL 6155 — форсунка плоского распыления, расход 15,5 л/мин.
3. Система д ля трубы 1 1/4" с шарнирным креплением
• B4S ZPL 125C1 — зажим с одинарной пружиной.
• B4S DPL B250 — шар с резьбой 1/4".
• B4S 1/4 FCA 3.060 3 — форсунка полноконусного распыления, расход 2,36 л/мин.
• B4S NPL 001 — пластиковая гайка для фиксации.

Применение труб и форсунок

1. Сельское хозяйство
• Опрыскивание растений.
• Распределение удобрений.
2. Промышленные процессы
• Охлаждение пластиковых труб после экструзии.
• Обмывка оборудования.
3. Пищевая промышленность
• Санитарная обработка поверхностей.

Преимущества покупки у нас

• Широкий ассортимент. На складе в Москве всегда в наличии зажимы, форсунки и трубы различных размеров.
• Гарантия качества. Используем только проверенные материалы, такие как полипропилен, армированный стекловолокном, и нержавеющая сталь AISI316.
• Доставка по России и Беларуси. Быстро, надёжно, с полным комплектом документации.

Создайте эффективную систему распыления воды с нашей продукцией! Заказывайте на сайте forsunkib4s.ru или звоните нам.
