Эдуктор (эжектор)

Эдуктор – форсунка для струйного смешения жидкостей

В технологических процессах безвоздушного перемешивания вязких и суспензионных растворов применяется специальная форсунка эдуктор. Её действие основано на эффекте Вентури. Данная форсунка обеспечивает стабильный поток перемешивания и минимизирует производственные затраты.

Что такое эдуктор и как он работает

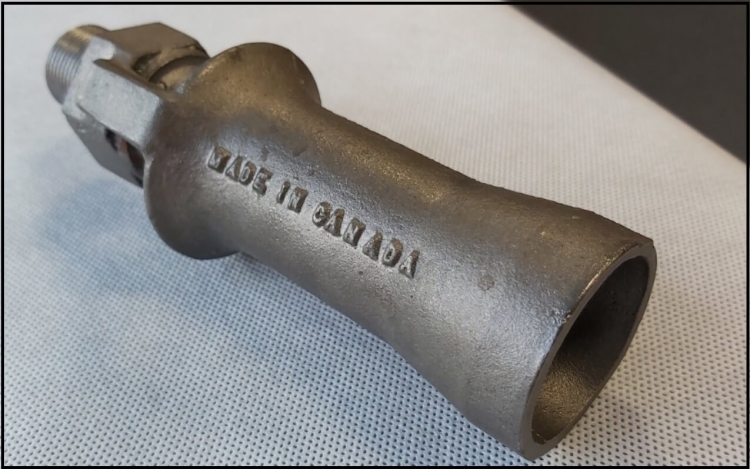

Эдуктор (эжектор) – это струйный смеситель рабочих жидкостей с нерастворимой или тяжёлой взвесью. Корпус состоит из форсунки и диффузора, который располагается на пути выходящей из сопла струи. Конструкция применяется в резервуарах и помещается в рабочую жидкость.

На форсунку смесь подаётся насосом. Входящий в диффузор поток создаёт частичный вакуум, который засасывает извне четырёхкратный объём рабочего раствора. Жидкость выходит из струйного смесителя в форме полного конуса. Она раздвигает и вовлекает в свой поток раствор в ванной. Таким образом выходящая из эдуктора закрученная струя обеспечивает непрерывное активное перемешивание раствора.

Преимущества эдукторов:

• равномерная циркуляция раствора по всему объёму ванны;
• минимизация пенообразования благодаря безвоздушному перемешиванию;
• сокращение загрязнения раствора пылью, газами, маслами;
• снижение токсичных испарений над поверхностью ванны;
• использование насоса минимальной мощности для перемешивания максимального объёма раствора благодаря вакуумному подсосу;
• повышение качества процессов обезжиривания, покрытия, гальваники;
• сокращение расхода производственных материалов;
•      смешивание жидкостей с разным удельным весом без риска их расслоения;
• поддержание однородности смеси по концентрации, температуре, дисперсии во всём объёме;
• без контакта с воздухом рабочая смесь остывает медленно, на её подогрев тратится минимум энергии;
• нагнетаемый факелом конус потока проникает в труднодоступные места;
• закрученный поток проталкивает рабочую жидкость между обрабатываемыми деталями любой конфигурации;
• процесс перемешивания может быть совмещён с другими процессами;
• эжекторные смесители не засоряются;
• не требуют сложного монтажа и мощных конструкций;
• не нуждаются в частом сервисном обслуживании благодаря отсутствию движущихся деталей.

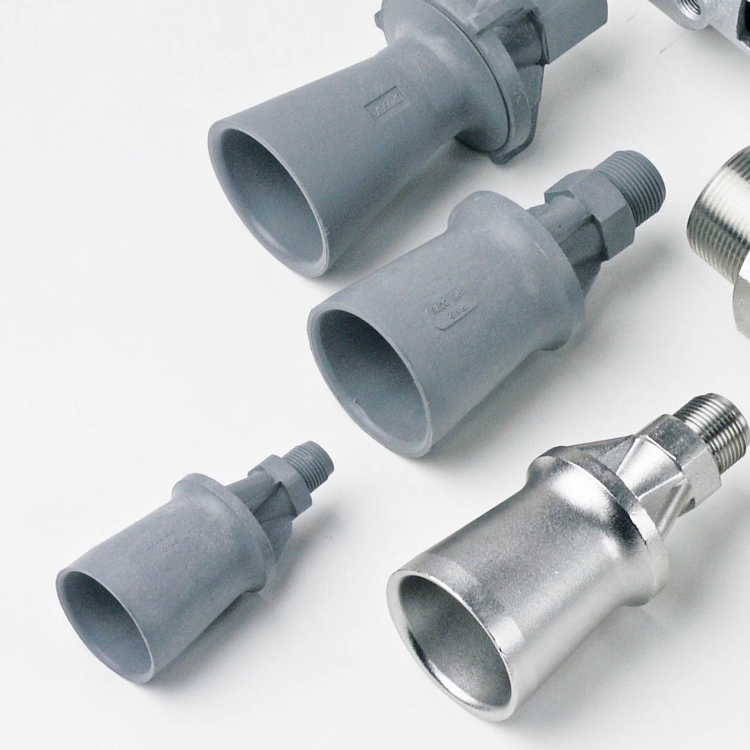

Какой эдуктор купить по соотношению цены и качества

Эдукторы предназначены для работы с эмульсиями, суспензиями, нефтепродуктами, маслами и прочими жидкостями различной степени вязкости. Они используются для распределения твёрдых частиц, аэрации или дисперсии газов в жидкости, нагрева жидкости горячим паром.

Поскольку струйные смесители используются в агрессивных смесях, их изготавливают из устойчивых к разным видам воздействия материалов: нержавеющая сталь, полипропилен, ПВХ, ПВДФ, латунь, медь, бронза, титан и т.д.

Пластик стоит дешевле, но изнашивается под непрерывным механическим и химическим воздействием. Полипропиленовые и полиэтиленовые эдукторы работают в органических и неорганических смесях, кислотах, щелочах, сложных эфирах, спиртах, растительных маслах. Но сильные окислители провоцируют коррозию на поверхности пластика. Температура эксплуатации полиэтилена и полипропилена от 0° до +110°C. Эдукторы из ПВДФ работают при температуре от –60°C до +190°C.

Более дорогой металлический эдуктор купить нужно для работы с более тяжёлыми и горячими растворами. Металлы долго противостоят износу и коррозии. Например, медный эжектор рассчитан на 25 000 часов работы. Нержавеющая сталь работает с температурами до +1000°C.

Рекомендации по монтажу

Устройство устанавливают в ёмкости:

• как можно ниже, чтобы в процесс вовлекался максимум смеси (оптимально в 30 см от дна);
• под минимальным углом к горизонтали, чтобы поток не тормозился о дно ванной;
• со смещением зигзагом, чтобы струи не гасили друг друга и создавали вокруг обрабатываемых деталей больше потоков;
• в количестве, обеспечивающем оборачиваемость всего объёма жидкости в среднем за 3 минуты;
• с интервалом не менее 30 см, чтобы энергия потоков не уходила на их противостояние между собой.

В каких областях используются эдукторы

Наибольшим спросом струйные смесители пользуются на участках гальванохимической обработки поверхностей. В этих процессах рабочие жидкости должны непрерывно циркулировать, чтобы сохранять однородность. Их также используют на участках покраски, очистки и т.п.:

• промывка;
• нейтрализация;
• травление;
• фосфатирование;
• стерилизация;
• автоклавирование;
• цинкование;
• свинцевание;
• хромирование;
• никелирование;
• золочение;
• серебрение.

Какой эдуктор купить по соотношению цены и качества?

Эдукторы предназначены для работы с эмульсиями, суспензиями, нефтепродуктами, маслами и прочими жидкостями различной степени вязкости. Они используются для распределения твёрдых частиц, аэрации или дисперсии газов в жидкости, нагрева жидкости горячим паром.

Поскольку струйные смесители используются в агрессивных смесях, их изготавливают из устойчивых к разным видам воздействия материалов: нержавеющая сталь, полипропилен, ПВХ, ПВДФ, латунь, медь, бронза, титан и т.д.

Пластик стоит дешевле, но изнашивается под непрерывным механическим и химическим воздействием. Полипропиленовые и полиэтиленовые эдукторы работают в органических и неорганических смесях, кислотах, щелочах, сложных эфирах, спиртах, растительных маслах. Но сильные окислители провоцируют коррозию на поверхности пластика. Температура эксплуатации полиэтилена и полипропилена от 0° до +110°C. Эдукторы из ПВДФ работают при температуре от –60°C до +190°C.

Более дорогой металлический эдуктор купить нужно для работы с более тяжёлыми и горячими растворами. Металлы долго противостоят износу и коррозии. Например, медный эжектор рассчитан на 25 000 часов работы. Нержавеющая сталь работает с температурами до +1000°C.

На гальванических производствах для ванн окунания в агрегатах химической подготовки поверхностей и в опрыскивателях средств защиты растений незаменимы эдукторы. Идеальны для безвоздушного размешивания растворов в резервуарах.

Эдукторы позволяют смешивать два потока жидкости с низкими показателями вязкости без образования пены или осадка во время работы. Подходит для операций, где нежелательно применение воздушного способа смешивания гальвано-химических жидкостей, но необходим контроль за равномерностью циркуляции раствора и увеличение эффективности обработки поверхностей.

Пластиковые форсунки эжекционные в каталоге B4S представлены миниэдукторами BEX TMMP, рассчитанными на различный расход жидкости, а также моделями из полипропилена или ПВДФ. В разделе металлических эдукторов вы найдете надежные и долговечные варианты из чугуна (допустимо использование только с химически неагрессивными смесями) и нержавеющей стали для применения в различных областях. Небольшие размеры фирменных эдукторов и максимально равномерное смешение жидкостей и растворов делает их удобным приспособлением для гальванизации металлов, травления, фосфатирования, покраски и мойки.

Выбор и особенности установки смесительных форсунок напрямую зависит от ваших задач. Стандартные эдукторы (форсунки эжекционные) используются для предотвращения образования наростов и скопления донного шлама в резервуарах, а также, за счет использования эффекта Вентури и 5-кратного увеличения объема суммарного потока жидкости, — для обработки деталей при направлении эдуктора на обрабатываемую поверхность.
